포장 타워 (Packed tower) 는 타워에 많은 수의 포장재가 있는 가스 액체 질량 전달 장비의 일종이다. 포장 기둥은 19세기 중반에 산업 생산에서 사용되었다.그 이후로, 그것은 판 기둥과 함께 발전하여 두 가지 다른 유형의 가스 액체 질량 전송 장비를 형성했습니다.

2. 구조적 포장을 사용하여 포장 타워의 구조

포장 타워의 몸체는 밑에 지지판이 있는 수직 실린더이다. 포장 재료는 지지판에 통합적으로 배치된다.포장 압축판은 상류와 함께 포장 이동을 제한하기 위해 포장 위에 설치됩니다액체는 타워의 꼭대기에서 추가되고 액체 분배기를 통해 포장 위에 분비되고 포장 표면을 따라 흐른다.가스는 타워의 바닥에서 전송되고 가스 분배 장치에 의해 분배됩니다 (가스 분배 장치는 일반적으로 작은 지름 타워에 설정되지 않습니다), 그 다음 그것은 액체와 반대 흐름이며 포장 층의 틈을 지속적으로 통과합니다. 가스 액체 두 단계는 질량 전송을 위해 포장 표면과 밀접한 접촉에 있습니다.포장 타워는 연속 접촉 가스 액체 질량 전송 장비, 두 단계 구성은 타워 높이를 따라 지속적으로 변합니다. 정상적인 작동 하에서 가스 단계는 연속 단계이며 액체 단계는 분산 단계입니다.

3스테인레스 스틸 구멍의 유선 포장물의 구조적 차원 및 특징적 매개 변수

참고: 판에 대한 개방 속도의 영향은 계산되지 않습니다.

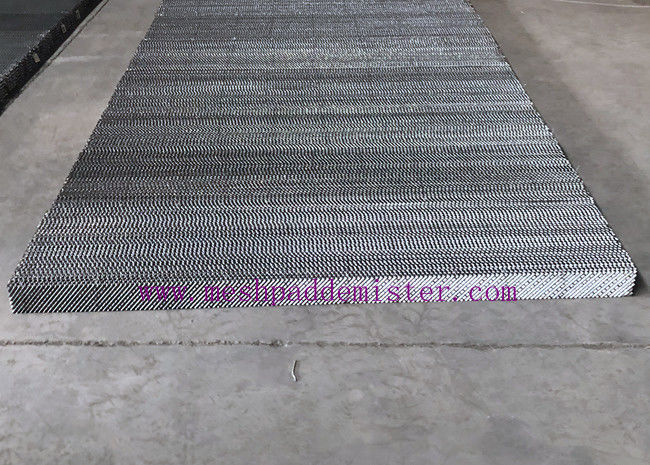

4구조화된 포장 작업장

5. HG/T 21559.2 ∙2005 ∙ 구조화된 포장 표준

표준 번호 - 년 번호 - 포장 모델 - 탑 내부 지름 Φ (mm)

예를 들어, 포장 타워의 내부 지름은 Φ 600mm이며, p250i 타입의 스테인리스 스틸 오리피스 유류 포장재가 사용되며, HG/T 21559.2 ∼2005 ∼P250I ∼600로 표시됩니다.

3.2 사양 및 특성

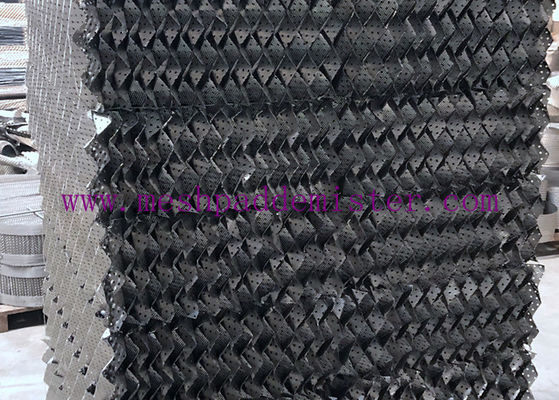

3.2.1 스테인리스 스틸 오리프스 (RNG) 인 밸브 포킹은 스테인리스 스틸 스트립에서 압축된 여러 가지 밸브 플레이트입니다.수직으로 쌓이고 특정 지름의 요구 사항에 따라 디스크 모양의 구조적 포장으로 조립됩니다.인접한 유람판의 유람판은 반대 방향으로 기울이고, 상부와 하부 인접한 포장판의 유람판은 90 ° 횡단됩니다.

3.2.2 파동판을 압축하기 전에 미리 판에 구멍을 뚫고 얇은 곡물을 압축하거나 얇은 곡물과 동등한 롤링 곡물을 사용해야합니다.

3.2.3 표에는 8종류의 스테인리스 스틸 오리피스 플레이드 (in-line) 인 유선 포장재가 나열되어 있다.타입 선택의 특징적 매개 변수는 포장물의 특정 표면 면적과 파동의 각도입니다., 프로세스 설계 요구 사항에 따라 선택할 수 있습니다.

스테인레스 스틸 오리피스 밸브 플레이트

h: 파동 높이 (mm)

2B: 파동 거리 (mm)

β: 파동 각 (°)

δ: 판 두께 (mm)

S: 코러브 길이 (mm)

R: 물결 각의 상단 원의 곡선 반지름 (mm)

매년 우리는 수백 큐브 미터의 금속 구조 포장품을 다양한 모델로 제조하고 공급합니다. 선택의 많은 인기있는 유형과 재료가 있습니다. 사용자 정의 주문도 환영합니다!우리는 당신이 필요로 하는 것을 도울 수 있습니다.!
